UL1911 鐵氟龍高壓線
TAGS:
型 號：AWM1911
執行標準：UL758-2000
產品特性：
1、額定電壓：5KV、10KV、15KV、20KV、25KV、30KV、35KV、40KV、50KV
2、工作溫度：-60～+250℃
3、導 體：絞合鍍銀或鍍鎳銅線
4、絕 緣：PFA鐵氟龍
5、顏 色：紅/黃/蘭/白/黑/黃綠/棕等
用途：
本產品適用于煤氣點火、汽車點火、電視機、微波爐、儀器儀表內部高壓、電子電器及其它器械的高電壓場合。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。

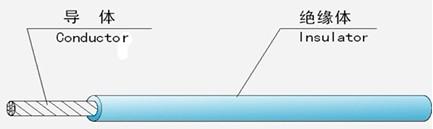

規格結構及技術參數：
UL1911耐高溫高壓電線技術參數（1）
導 體 | 絕 緣 | 20 ℃時導體 | 包裝 | ||||||||||||
線號 | 導體結構 | 截面積 | 5KV | 10kv | 15KV | 20KV | 25KV | ||||||||
厚度 | 外徑 | 厚度 | 外徑 | 厚度 | 外徑 | 厚度 | 外徑 | 厚度 | 外徑 | 鍍鎳 | 鍍銀 | ||||
24 | 7/0.20 | 0.22 | 0.50 | 1.60 | 0.60 | 1.80 | 0.65 | 1.90 | 0.70 | 2.00 | 0.75 | 2.10 | 97.8 | 89.2 | 305 |
22 | 19/0.15 | 0.33 | 0.50 | 1.75 | 0.60 | 1.95 | 0.65 | 2.05 | 0.70 | 2.15 | 0.75 | 2.25 | 67.2 | 56.4 | 305 |
20 | 19/0.18 | 0.50 | 0.50 | 1.90 | 0.60 | 2.10 | 0.65 | 2.20 | 0.70 | 2.30 | 0.75 | 2.40 | 40.1 | 35.3 | 305 |
18 | 19/0.23 | 0.80 | 0.50 | 2.15 | 0.60 | 2.35 | 0.65 | 2.45 | 0.70 | 2.55 | 0.75 | 2.65 | 24.7 | 22.2 | 305 |
17 | 19/0.26 | 1.0 | 0.50 | 2.30 | 0.60 | 2.50 | 0.65 | 2.60 | 0.70 | 2.70 | 0.75 | 2.80 | 20.0 | 17.6 | 305 |
16 | 19/0.30 | 1.31 | 0.50 | 2.50 | 0.60 | 2.60 | 0.65 | 2.80 | 0.70 | 2.90 | 0.75 | 3.00 | 16.2 | 14.0 | 305 |
14 | 19/0.37 | 2.08 | 0.50 | 2.85 | 0.60 | 3.05 | 0.65 | 3.15 | 0.70 | 3.25 | 0.75 | 3.35 | 9.50 | 8.78 | 305 |
12 | 19/0.48 | 3.31 | 0.50 | 3.40 | 0.60 | 3.60 | 0.65 | 3.70 | 0.70 | 3.80 | 0.75 | 3.90 | 6.08 | 5.53 | 305 |
10 | 37/0.43 | 5.30 | 0.50 | 4.05 | 0.60 | 4.25 | 0.65 | 4.30 | 0.70 | 4.40 | 0.75 | 4.50 | 3.73 | 3.47 | 305 |
UL1911耐高溫高壓電線技術參數（2）
導 體 | 絕緣 | 20 ℃時導體 | 包裝 | ||||||||||
線號 | 根數/線徑 | 標稱 | 30kv | 35kv | 40KV | 50KV | |||||||
厚度 | 外徑 | 厚度 | 外徑 | 厚度 | 外徑 | 厚度 | 外徑 | 鍍鎳 | 鍍銀 | ||||
24 | 7/0.20 | 0.22 | 0.85 | 2.30 | 0.90 | 2.40 | 1.0 | 2.60 | 1.15 | 2.90 | 97.8 | 89.2 | 305 |
22 | 19/0.15 | 0.33 | 0.85 | 2.45 | 0.90 | 2.55 | 1.0 | 2.75 | 1.15 | 3.05 | 67.2 | 56.4 | 305 |
20 | 19/0.18 | 0.50 | 0.85 | 2.60 | 0.90 | 2.70 | 1.0 | 2.90 | 1.15 | 3.20 | 40.1 | 35.3 | 305 |
18 | 19/0.23 | 0.80 | 0.85 | 2.85 | 0.90 | 2.95 | 1.0 | 3.15 | 1.15 | 3.45 | 24.7 | 22.2 | 305 |
17 | 19/0.26 | 1.0 | 0.85 | 3.00 | 0.90 | 3.10 | 1.0 | 3.30 | 1.15 | 3.60 | 20.0 | 17.6 | 305 |
16 | 19/0.30 | 1.31 | 0.85 | 3.20 | 0.90 | 3.30 | 1.0 | 3.50 | 1.15 | 3.80 | 16.2 | 14.0 | 305 |
14 | 19/0.37 | 2.08 | 0.85 | 3.55 | 0.90 | 3.65 | 1.0 | 3.85 | 1.15 | 4.15 | 9.50 | 8.78 | 305 |
12 | 19/0.48 | 3.31 | 0.85 | 4.10 | 0.90 | 4.20 | 1.0 | 4.40 | 1.15 | 4.70 | 6.08 | 5.53 | 305 |
10 | 37/0.43 | 5.30 | 0.85 | 4.75 | 0.90 | 4.85 | 1.0 | 5.05 | 1.15 | 5.35 | 3.73 | 3.47 | 305 |
