時間：2021-11-26 08:56:25????點擊量：644

應用與描述：

單芯聚全氟乙丙烯(FEP )絕緣 MIL-W-16878/13(KT類)電線用于電子設備，電機引線及計算機背部面板。

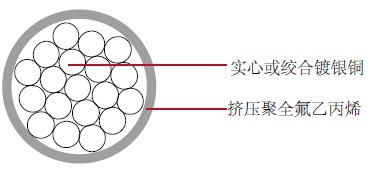

結構：

實心或絞合鍍銀銅

擠壓聚全氟乙丙烯

導體：實心或絞合鍍銀銅(這類線也有鍍錫銅導體)

絕緣：擠壓聚全氟乙丙烯(FEP)

絕緣壁厚度：0.006"

特性：

額定溫度： -55°C 到 +200°C

額定電壓：250 volts

MIL-W-16878/13( KT類)

顏色編碼：MIL-STD-104 (見12頁)

10 種基本顏色(黑，棕，紅，橙，黃，綠，藍，紫，灰，白)

尺寸和重量：

AWG	導體絞合	導體直徑		成纜外徑		重量 LBS/MFT
		IN	MM	IN	MM
36	7/44	0.006	0.152	0.018	0.457	0.3
34	Solid	0.006	0.152	0.018	0.457	0.3
34	7/42	0.008	0.203	0.020	0.508	0.4
32	Solid	0.008	0.203	0.020	0.508	0.5
32	7/40	0.009	0.229	0.022	0.559	0.5
32	19/44	0.010	0.254	0.022	0.559	0.5
30	Solid	0.010	0.254	0.022	0.559	0.6
30	7/38	0.012	0.305	0.024	0.610	0.7
30	19/42	0.012	0.305	0.024	0.610	0.7
28	Solid	0.013	0.330	0.025	0.635	0.8
28	7/36	0.015	0.381	0.027	0.686	0.9
28	19/40	0.015	0.381	0.027	0.686	1.0
26	Solid	0.016	0.406	0.028	0.711	1.2
26	7/34	0.019	0.483	0.031	0.787	1.3
26	19/36	0.019	0.483	0.031	0.787	1.4
24	7/32	0.024	0.610	0.036	0.914	1.9
24	19/36	0.024	0.610	0.036	0.914	2.0
22	7/30	0.030	0.762	0.042	1.067	2.9
22	19/34	0.030	0.762	0.042	1.067	3.0
20	7/28	0.038	0.965	0.050	1.270	4.5
20	19/32	0.038	0.965	0.050	1.270	4.6
