應用與描述：

單芯美軍標 MIL-W-22759/4 絕緣為擠出聚四氟乙烯(PTFE), 擠出氟化乙烯-丙烯共聚物(FEP), 玻璃絲編織的線纜用于軍事及航空航天、艦船、電子等工業領域。線纜用于飛機引擎及高磨損的惡劣環境下。

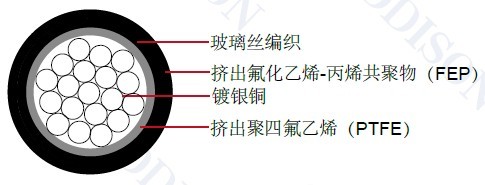

結構：

導體：鍍銀銅

絕緣：擠出聚四氟乙烯(PTFE), 擠出氟化乙烯-丙烯共聚物(FEP), 玻璃絲編織

絕緣材料厚度：25 mil ( 0.6 mm) 到 44 mil ( 1.1mm)

特性：

額定溫度: 200°C

額定電壓：600 volts

SAE AS22759/4

顏色代碼：MIL-STD-681

尺寸和重量：

AWG	導體絞合	導體直徑 ( *小)		導體直徑 (*大)		成纜外徑 (*小)		成纜外徑 ( *大)		重量 LBS/ MFT
		IN	MM	IN	MM	IN	MM	IN	MM
22	19/34	0.029	0.724	0.030	0.772	0.071	1.803	0.077	1.956	5.9
20	19/32	0.037	0.927	0.039	0.975	0.079	2.007	0.085	2.159	7.9
18	19/30	0.046	1.156	0.048	1.229	0.092	2.337	0.098	2.489	11.0
16	19/29	0.052	1.308	0.054	1.382	0.990	25.146	0.998	25.349	13.6
14	19/27	0.065	1.638	0.068	1.737	0.112	2.845	0.120	3.048	18.5
12	37/28	0.084	2.121	0.087	2.220	0.129	3.277	0.137	3.48	26.6
10	37/26	0.106	2.692	0.110	2.794	0.159	4.039	0.171	4.343	41.5
8	133/29	0.158	4.013	0.166	4.216	0.228	5.791	0.242	6.147	77.4
6	133/27	0.198	5.029	0.208	5.283	0.272	6.909	0.292	7.417	115.0
4	133/25	0.250	6.350	0.263	6.680	0.336	8.534	0.366	9.296	184.0
2	665/30	0.320	8.128	0.340	8.636	0.415	10.541	0.445	11.303	281.0
1	817/30	0.366	9.296	0.380	9.652	0.465	11.811	0.495	12.573	358.0
1/0	1045/30	0.395	10.033	0.425	10.795	0.500	12.700	0.550	13.97	436.0
2/0	1330/30	0.440	11.176	0.475	12.065	0.560	14.224	0.610	15.494	554.0
