MIL-W-8777
MS 27110 (MIL-W-8777) MIL線纜
TAGS:
應用與描述：
單芯硅橡膠絕緣 MS27110(MIL-W-8777電線) 電纜應用于飛機，此類線纜具有低度吸濕性，及耐化學品的特性。

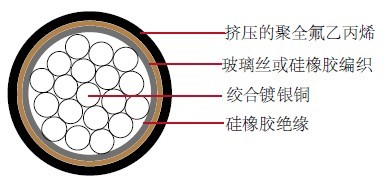

結構：
導體：絞合鍍銀銅
絕緣：硅橡膠絕緣
編織：玻璃絲或硅橡膠編織
護套：擠壓的聚全氟乙丙烯(FEP)
特性：
額定溫度：200°C
額定電壓：600 volts
MS27110
MIL-W-8777
MIL-DTL-8777
尺寸和重量：
| AWG | 導體絞合 | 護套厚度 |
成纜外徑 （*大）
|
成纜外徑 （*?。?p style="padding: 0px; margin: 0px 0px 1.5em; line-height: 21px; border: 0px;"> |
*大電阻 @ 20°C OHMS/ MFT | 重量 LBS/MFT | ||
|---|---|---|---|---|---|---|---|---|
| IN | MM | IN | MM | |||||
| 22 | 19/34 | 0.007 | 0.090 | 2.286 | 0.082 | 2.083 | 15.20 | 7.1 |
| 20 | 19/32 | 0.007 | 0.01 | 0.254 | 0.092 | 2.337 | 9.42 | 9.0 |
| 18 | 19/30 | 0.007 | 0.112 | 2.845 | 0.104 | 2.642 | 6.03 | 12.1 |
| 16 | 19/29 | 0.007 | 0.120 | 3.048 | 0.112 | 2.845 | 4.76 | 14.3 |
| 14 | 19/27 | 0.008 | 0.145 | 3.683 | 0.137 | 3.480 | 2.99 | 21.5 |
| 12 | 19/25 | 0.008 | 0.165 | 4.191 | 0.155 | 3.937 | 1.88 | 30.5 |
| 10 | 49/27 | 0.008 | 0.199 | 5.055 | 0.189 | 4.801 | 1.16 | 48.0 |
| 8 | 133/29 | .0100 | 0.25 | 6.350 | 0.236 | 5.994 | 0.70 | 75.0 |
| 6 | 133/27 | 0.010 | 0.299 | 7.595 | 0.285 | 7.239 | 0.44 | 114.0 |
| 4 | 133/25 | 0.010 | 0.364 | 9.246 | 0.35 | 8.890 | 0.28 | 173.0 |
